GRJK系列綜合式液位監控設備
1. 概 述
GRJK型監測遙控裝置具有監測、遙控、監測報警、自動控制等多種功能，主要用于液貨船舶的液貨艙液位、壓載水艙的液位、吃水和縱橫傾的監測以及液貨泵、液貨閥、壓載泵、壓載閥、液貨泵艙的通風機等監測遙控;
本裝置還能在控制室內對船舶的其他艙柜液位、發電機組及其他設備的運行狀態進行監視。
GRJK型監測遙控裝置還適合用于浮船塢及其他工程船舶的撓度變形、四角吃水和縱橫傾的監測和壓載閥、排水泵的遙控；適合應用于海上移動平臺的液貨、壓載集中監測和遙控系統。
1.1 液位測量

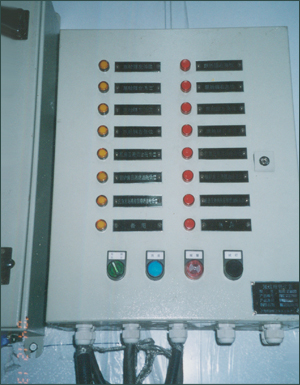

1.2泵閥監測遙控
裝置設計符合“鋼質海船入級與建造規范”等有關規范的要求。
2. 液位測量裝 置主 要 技 術 性 能
2.1 測量精度
l 投入壓力傳感器式 : 0.5~1.0
l 電/磁浮子式 :±10~25mm
l 氣/電轉換式 : 1.0
l 吹氣式 : 1.5
l 雷達式 : 0.2
2.2 測量范圍
l 投入壓力傳感器式 : 0~10-20m
l 電/磁浮子式 : 0~10m
l 氣/電轉換式 : 0~10-20m
l 吹氣式 : 0~10-20m
l 雷達式 : 0~20m
2.3 顯示方式 :
l 彩色CRT
l 單元顯示表

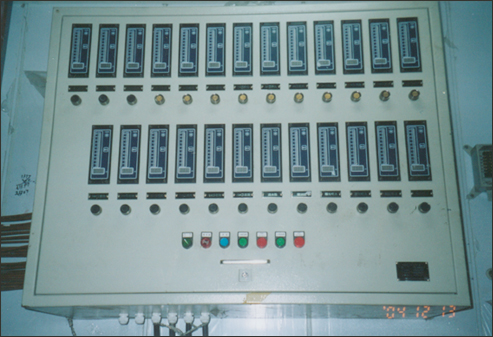

l 模擬數字顯示板測量
l 液晶顯示器
2.4 顯示內容 :
l 液貨艙液位
l 液貨艙艙容（選用）
l 液貨溫度（選用）
l 液貨艙蒸發氣體壓力（選用）
l 壓載艙液位
l 船舶吃水和縱橫傾（選用）
舉例：
| 分類 |
A:圖形顯示 |
B:液位溫度表格 |
C：機艙數據表格 |
| 圖
形
示
例 |
|
|
|
注：
顯示數據經安裝位置、液貨比重、縱橫傾等自動修正.
|
